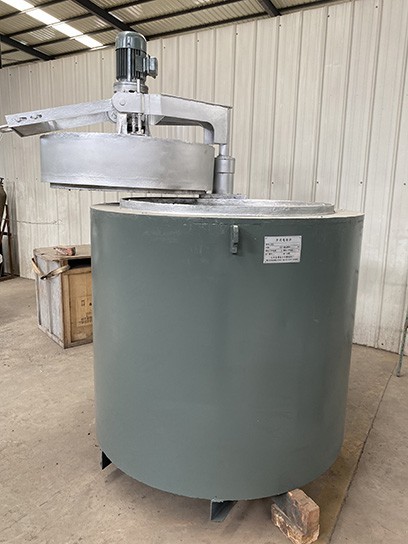

電爐結構與一般井式爐相同，由爐體、爐蓋、加熱元件、裝料筐、吊架和溫控系統等組成。 井式電阻爐的爐體外殼用鋼材焊接成圓桶狀，內用0.6g/cm3超輕質節能耐火磚砌筑成豎井式爐膛，承重部位和易碰撞部位用重質耐火磚砌筑，且砌筑時泥漿中摻入適量水玻璃，提高爐襯結構強度，保溫層采用硅酸鋁耐火纖維、石棉板、硅藻土保溫磚復合結構，提高井式電阻爐的爐體保溫性能，降低爐壁溫升。
　　該結構既可提高爐蓋保溫性能，又減輕了爐蓋重量，有利于爐蓋的啟閉。爐蓋的啟閉是通過行車起吊來進行的。
　　爐蓋與爐體的密封是通過密封槽來進行的，井式電阻爐使用時密封槽一次注滿清潔干河砂(或砂棉)即可，不必每爐添加。
　　電爐分兩個加熱區域，每區功率60kW，分別采用YY接法。因該電爐直徑較大，為提高爐溫均勻性，特在爐底布置了加熱元件。加熱元件的材質為0Cr2合金絲，繞制成螺旋狀，擱置在爐絲擱磚上，并用定制插口擱磚固定，防止其脫出擱磚。

　　裝料筐擱置在爐膛底座上，材質為1Cr18Ni9Ti不銹鋼板，上部四周亦有密封槽，可與裝料筐蓋配合密封。裝料筐蓋亦用1Cr18Ni9Ti不銹鋼板焊接成形。

　　為防止裝料筐進出爐膛時以及爐蓋的啟閉時碰撞爐口砌體，特地在井式電阻爐的爐口設置了一個1Cr18Ni9Ti不銹鋼制作的防護圈，延長爐口砌體的使用壽命。吊架是供起吊被加熱元件之用，亦用鋼材焊接成形。以上就是井式電阻爐的結構了，請大家熟知。
